Varenr.: 13-1133-51
På lager hos vores leverandør

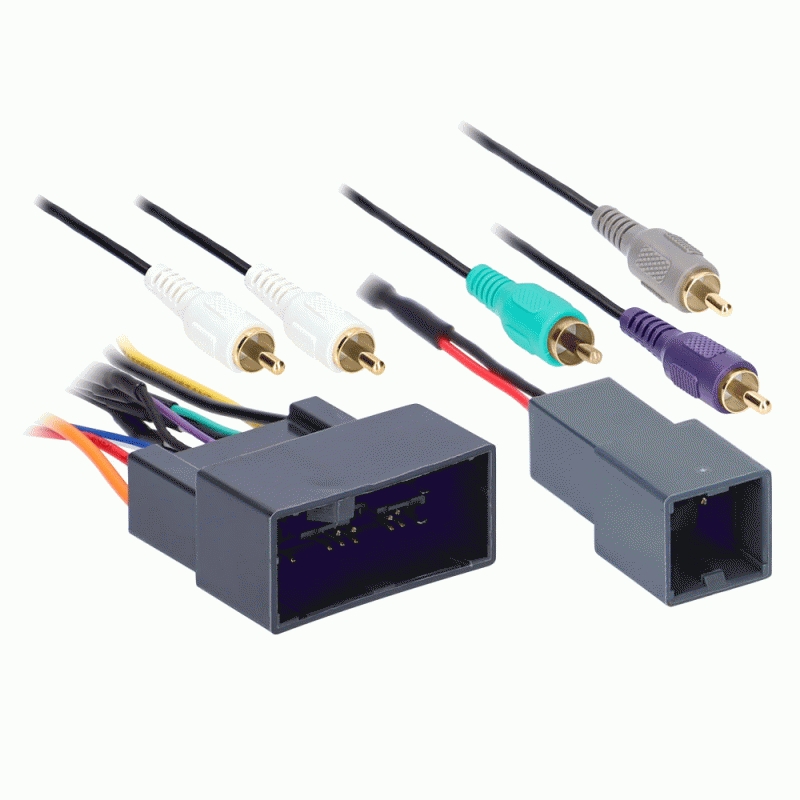

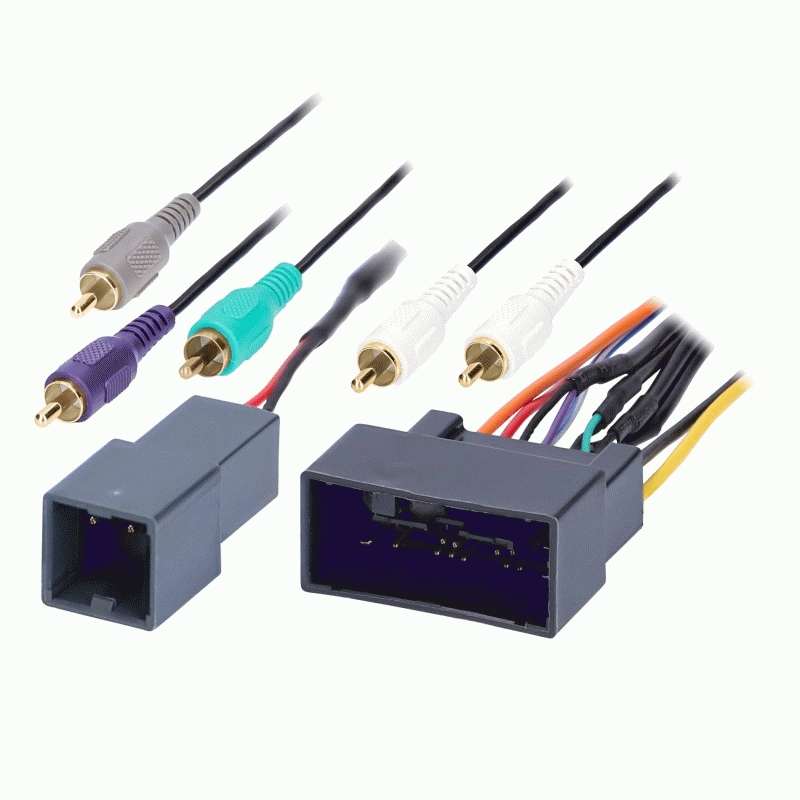

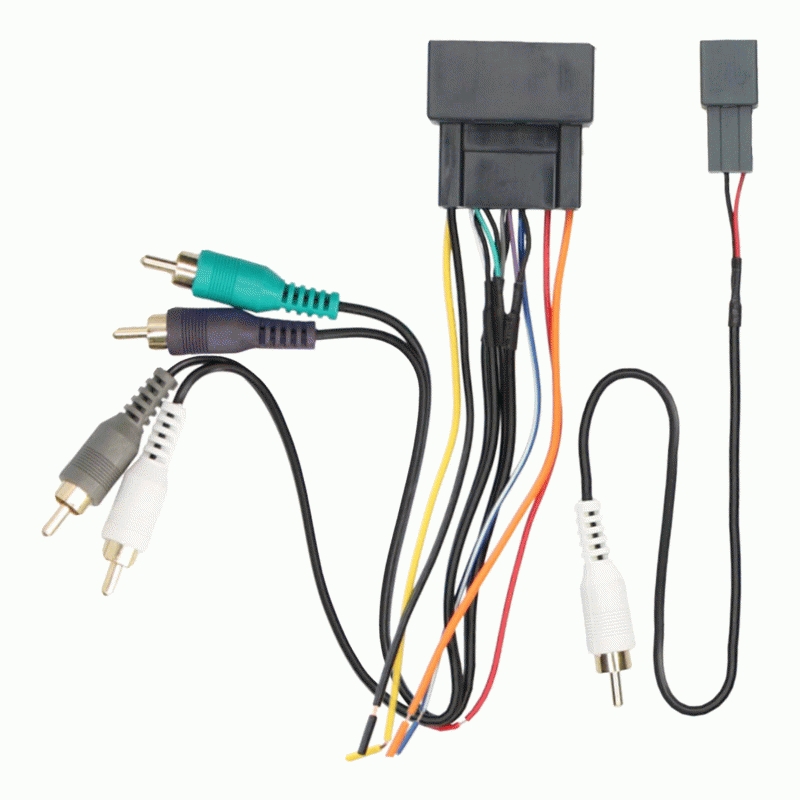

Aktiv kabel så man kan styre den originale forstærker med rca kabler.
På tysk.

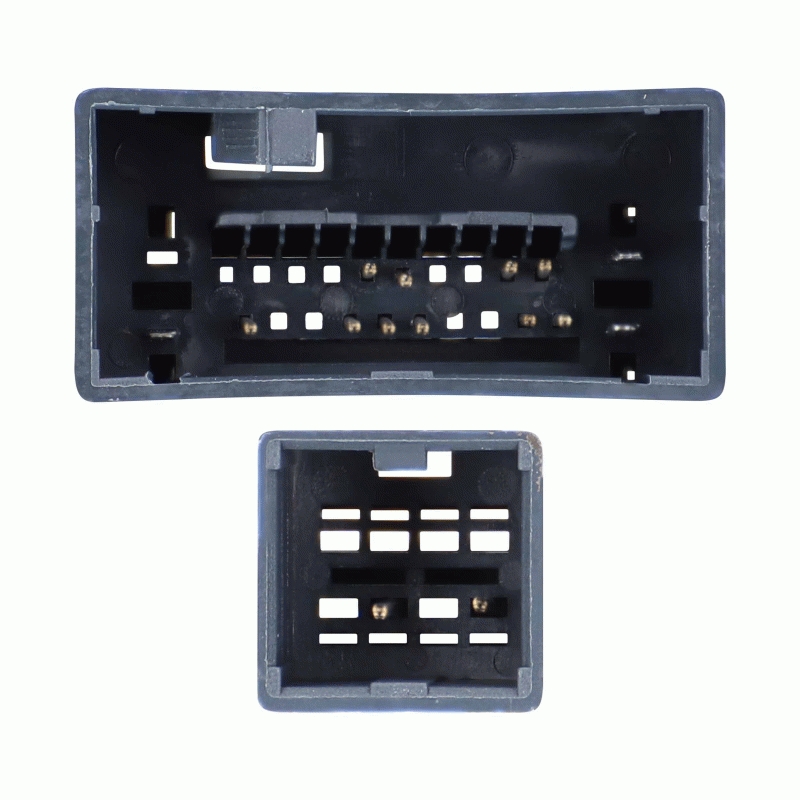

Anschluss: 24 Pin Honda Stecker
Anschluss: 8 Pin Honda Stecker > OEM Subwoofer
Fahrzeuge mit Premium OEM Soundsytem
Fahrzeuge mit OEM Navigation > OEM Subwoofer Belegung gegebenenfalls anders*
gelb: +12V Dauerstrom Klemme 30
rot: +12V Zündungsstrom Klemme 15
schwarz: Masse/GND Klemme 31**
orange: +12V Lichtstrom Klemme 51
orange/weiß: Dimmer
blau: +12V Antennenremote
blau/weiß: +12V Amp Remote
schwarz/weiß: Masse/GND Klemme 31 OEM Verstärker
braun: Mute
Low-Level Eingang:
Cinch(f) grau: rechts vorne
Cinch(f) weiß: links vorne
Cinch(f) violett. rechts hinten
Cinch(f) grün: links hinten
Cinch(f) weiß 8 Pin: OEM Subwoofer
Je nach Fahrzeug und Ausstattung können die Zusatzsignale variieren
*16 Pin Stecker: Pin 3 Sub+ / Pin 11 Sub-
**Karosseriemasse direkt > wenn nicht belegt
Für folgende Fahrzeuge geeignet:
Honda Accord (CU1/CW1) 06/2008 - 04/2011
Honda Accord (CU1/CW1) 04/2011 - 06/2015
Honda Civic (FK) 02/2012 - 01/2015
Honda Crosstour 2010 - 2012
Honda CR-V (RE6) 11/2012 - 02/2015
Honda CR-Z (ZF1) 06/2010 - 12/2013
